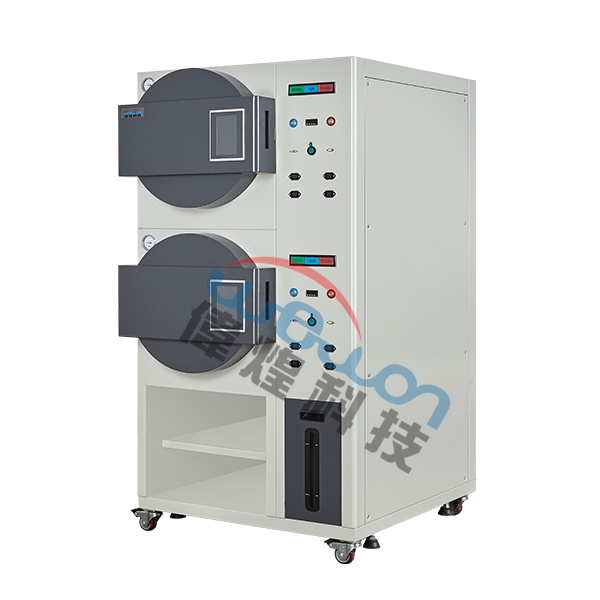

hast高壓加速試驗箱的腔體是高溫高壓非飽和濕熱密閉容器，溫濕度均勻性差會直接導致同箱樣品結果不一致，出現部分樣品失效、部分合格，數據不可比；核心根源：氣流短路、樣品裝載阻擋、傳感器偏差、風道 / 風機能力不足、凝露干擾、壓力擾動。目標：滿足 JESD 要求，腔體多點溫濕度偏差控制在標準允許范圍。那么，下面小編講解一下，僅供參考：
一、先快速區分：是【設備本身硬件問題】還是【樣品裝載 / 操作問題】
（一）樣品裝載與擺放問題（現場高發，優先排查，不用拆機）
現象
腔體不同區域溫差大；同批次樣品，上層和下層、靠近門 / 后壁樣品失效差異明顯。
原因
1. 樣品擺放過密，阻擋內循環氣流，形成氣流死角；樣品堆疊、緊貼內膽壁、堆疊堵死出風口 / 回風口。
2. 樣品熱容差異大，大件厚樣品吸熱，局部降溫，造成局部濕度偏移。
3. 樣品托盤 / 載架遮擋風道；托盤是實心板，氣流無法上下貫通。
? 解決方法
4. 樣品之間預留≥20~30mm 氣流間隙；嚴禁堆疊，單層擺放。
5. 樣品不能貼內膽側壁、箱門、加熱體，距離腔體壁≥25mm。
6. 載架改用鏤空網格托盤（穿孔不銹鋼），保證上下對流，禁止實心鋼板托盤。
7. 大小樣品分開做，不要將超大熱容厚樣品和小芯片同箱測試；熱容差異會破壞溫場。
8. 遵循 “中間優先放參比樣品”，腔體四角盡量少放試樣（四角容易形成死角）。
（二）風道、循環風機系統故障（第二高發）
現象
腔體一側溫度高一側低；濕度波動大，溫場梯度明顯；風機異響。
原因
1. 循環風機老化、轉速不足、葉輪積垢、葉片變形；高壓高溫環境下軸承磨損，風量衰減。
2. 風道導流板變形、移位、脫落，氣流短路（熱風直接短路回到回風口，沒有充分流經樣品區）。
3. 出風口堵塞，水垢、樣品析出的鹵素粉塵堆積在風道。
? 解決方法
4. 定期檢查風機：查看轉速、電流、異響；風機軸承高溫工況易損耗，定期維護更換高溫軸承。
5. 檢查腔體內部導流板，固定牢固，修復變形導流結構，保證氣流自上而下 / 環繞式均勻掃過樣品區。
6. 定期拆解清理風道、出風口水垢、污染物（DI 水長期蒸發會殘留雜質）。
7. 風機風量選型不足的設備：在設備允許前提下調高風機轉速（不可超設備額定上限）。
（三）溫濕度傳感器與控制回路問題
現象
單點讀數漂移；設定值穩定，但多點校驗時，腔內實際溫濕度差異大；濕度忽高忽低。
原因
1. 僅依靠單組溫濕度探頭采集信號，單點采樣無法反映腔體整體；探頭安裝位置處于氣流死區。
2. 傳感器老化、污染，表面附著水垢 / 樣品揮發物，探頭響應變慢；壓力變化影響濕度探頭讀數。
3. PID 參數不匹配，加熱 / 加濕輸出震蕩，溫度超調。
? 解決方法
4. 探頭安裝位置：放在主循環氣流主流道，遠離加熱管、腔體壁、冷凝區域；不要放在死角。
5. 定期拆下傳感器清潔，去除水垢、污染物；按計量周期做第三方多點校準。
6. 優化 PID 參數：降低加熱、加濕輸出的超調；HAST 是高壓密閉系統，PID 參數不能照搬普通濕熱箱。
7. 條件允許，增加輔助監測探頭，用于日常多點比對。
??重點：HAST 的濕度探頭是耐高壓高溫專用型號，普通濕熱箱探頭不能替代，高壓下會失效。
（四）加濕、供水、凝露問題（HAST 特有！凝露會嚴重破壞溫濕度均勻性）
現象
局部位置濕度偏高，甚至出現水珠；局部區域濕度偏低，同箱濕度差異大。
原因
1. 升溫升壓速率太快，腔體局部過飽和，產生凝露；凝露區域溫度被拉低，局部 RH 飆升。
2. 加濕蒸汽噴射集中在某一處，局部過熱高濕，沒有充分混合就到達樣品區。
3. DI 水水質差，水垢附著在加熱蒸發器，蒸汽產生不穩定。
? 解決方法
4. 降低升溫升壓斜率，采用階梯升溫升壓（JESD 推薦緩慢升壓），避免局部過飽和凝露，這是 HAST 關鍵。
5. 檢查蒸汽噴射口，使蒸汽混入循環氣流再進入樣品區，不要直接噴向樣品。
6. 強制使用 DI 去離子水（電阻率≥1MΩ?cm）；定期排空水箱、清洗蒸汽發生器，去除水垢。
7. 試驗結束后腔體高溫烘干，防止內壁長期殘留冷凝水。
（五）壓力波動帶來的溫濕度聯動漂移
現象
壓力上下波動，同步帶動 RH、溫度波動；不同位置壓力微小差異，水分子飽和分壓變化，濕度不均。
原因
門密封老化漏氣、電磁閥頻繁啟閉、泄壓閥頻繁動作，壓力不穩定；壓力不均，各點相對濕度計算基準改變。
? 解決方法
1. 每次試驗前檢查門密封圈，清理密封面異物；密封圈老化直接更換耐高壓高溫氟橡膠 / 特種硅膠密封圈。
2. 做腔體保壓檢漏，排查焊縫、B-HAST 饋電端子位置漏氣點。
3. 校驗壓力傳感器，優化壓力控制 PID，減少壓力振蕩。
二、標準化排查步驟（現場排查順序）
1. 停機目視：檢查風機、導流板、風道有無積污變形，密封圈狀態。
2. 空載測試（不帶樣品）：空載做多點溫濕度均勻性測試。
- ?空載均勻：問題來自樣品裝載、樣品熱容、擺放
- ?空載不均勻：屬于設備硬件 / 控制問題
3. 檢查水質、蒸汽發生器、管路結垢。
4. 傳感器多點計量校準，校驗 T/RH/ 壓力探頭。
5. 優化升溫升壓曲線與 PID 參數。
6. 帶載復測，固定載架、樣品擺放規范，固化 SOP。
三、日常預防維護要點（防止均勻性反復變差）
1. 每次試驗后，腔體高溫烘干，排凈殘留水汽，避免水垢堆積。
2. 定期（建議 3~6 個月）做多點溫濕度均勻性驗證，記錄腔體溫場分布圖，標記高溫 / 高濕死角位置，樣品避開死角。
3. 禁止短接安全聯鎖；含鹵素樣品單獨試驗，鹵素會腐蝕腔體、污染傳感器。
4. 載架統一使用鏤空穿孔不銹鋼架，固化裝載規范文件。
四、常見誤區提醒
?誤區 1：提高風機轉速就能無限改善均勻性
轉速過高會造成氣流沖擊、局部負壓，甚至誘發凝露；需要匹配導流結構。
?誤區 2：HAST 可以快速升溫升壓
快速升溫升壓極易局部凝露，造成局部溫濕度異常，不僅均勻性變差，還帶來假性失效。
?誤區 3：用普通濕熱箱溫濕度探頭替換 HAST 探頭
高壓環境下探頭測量失真，讀數不準，導致控制異常。
