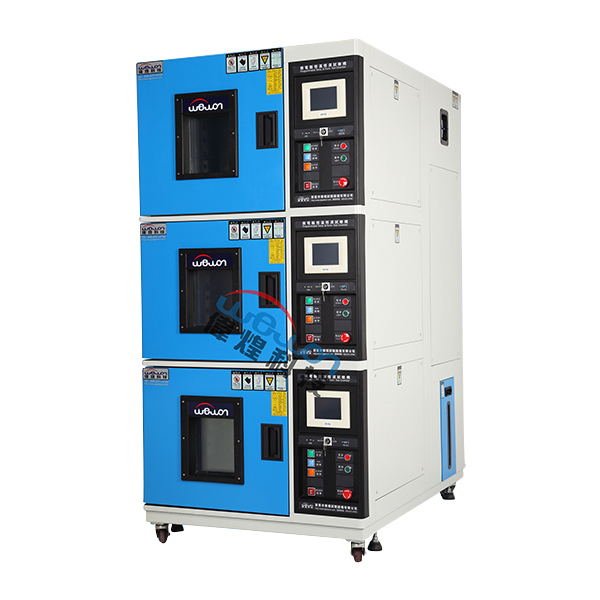

三層式恒溫恒濕試驗箱的制冷分【三套完全獨立制冷回路（優質機型）】與【單機組分流式（經濟型）】兩種架構，行業正規可靠性方案優先每套腔體配置獨立壓縮機組，每套包含壓縮機、冷凝器、蒸發器、節流組件、冷媒回路，互不共用冷媒管路。
注意：不是冷熱沖擊三箱機，是上下堆疊三個獨立恒溫恒濕腔體，每層均可獨立做恒溫恒濕、交變濕熱試驗。
一、三套獨立制冷系統（主流靠譜機型）
結構特點
1. 三層三獨立冷媒循環，每層擁有完整一套制冷回路：壓縮機、風冷 / 水冷冷凝器、蒸發器、電子膨脹閥、干燥過濾器，冷媒回路完全隔離，互不連通。
2. 每層獨立 PID 冷量調節，熱氣旁通控制冷輸出，實現冷熱平衡控溫，同時蒸發器承擔冷凝除濕功能。
3. 低溫版本每層可配置獨立復疊制冷系統，實現?40℃、?60℃深低溫；每層制冷能力匹配本腔容積，不會出現冷量分配不足問題。
4. 整機冷凝器集中布置在設備后部；三臺壓縮機集中安裝，整機總功率大，對供電容量要求比兩層式更高。
5. 每層壓縮機具備獨立保護：過載、過流、過熱保護；一層制冷故障，另外兩層腔體可以繼續運行，不會整機停機。
性能優勢
1. 三層可以同時跑完全不同工況，例如上層 + 85℃高溫高濕、中層 25℃、下層?40℃低溫，互相之間制冷性能互不牽制，降溫速率、低溫下限均可達標，溫濕度均勻度、波動度符合標準要求。
2. 單腔體負載變化，不會干擾另外兩層的控溫。
3. 故障隔離，局部故障不全部停機。
固有短板
1. 制冷部件數量多（3 臺壓縮機、多套閥件管路），焊點多，冷媒泄漏風險點比單臺、兩層式更多。
2. 采購成本高；后期維護點檢工作量大，三臺壓縮機需要定期點檢。
3. 整機功耗大，實驗室需要核算空開、線纜載流量。
4. 層間隔熱雖有聚氨酯保溫，但高溫腔體向低溫腔體存在微弱熱橋傳導，低溫層壓縮機需要多消耗冷量抵消跨層熱傳導。
二、經濟型：單機組分流制冷（1 拖 3，不推薦可靠性測試）
1. 共用一套大型壓縮機組，依靠電磁閥 + 電子膨脹閥，向三個腔體分配冷媒流量，一套壓縮機供給三層蒸發器。
2. 成本低，部件少；致命缺陷：三層工況差異大時冷量分配沖突。
舉例：一層跑?40℃滿負荷制冷，另外兩層做高溫，冷量被低溫層大量占用，另外兩層控溫精度惡化，降溫速率不達標，不適合認證檢測試驗，僅適合要求不高的簡單老化。
3. 壓縮機一旦故障，三層全部停機。
三、三層機型制冷系統共性技術特點
1. 蒸發器與除濕一體化：每層風道內獨立蒸發器，降溫同時依靠露點降溫實現除濕，每層獨立熱氣旁通除霜，避免低溫長期運行蒸發器結霜堵塞風道，造成溫濕度漂移。
2. 冷卻方式：大多采用風冷冷凝器；大功率深低溫三層機可選水冷散熱。實驗室環境溫度過高，會同時影響三臺壓縮機散熱，出現集體降溫變差、過載保護。
3. 制冷劑：常規溫區 R134a；復疊低溫機型高溫級 R404A，低溫級 R23。
4. 控制邏輯：每層獨立 PID 調節冷量輸出，不是簡單全開全關；恒溫階段依靠壓縮機間歇 + 熱氣旁通做冷熱平衡，配合加熱實現高精度溫濕度。
四、三層制冷系統高頻故障點
1. 冷媒泄漏概率高于普通單箱：管路焊點數量三倍于單臺試驗箱，焊接缺陷、振動疲勞容易出現漏冷媒，表現為某一層降溫變差，其它層正常。
2. 某一層壓縮機過載保護：三層壓縮機集中布置，散熱空間緊湊；冷凝器積灰會造成三臺壓縮機同時散熱不良，頻繁過載跳閘。
3. 層間熱橋帶來額外負載：當一層高溫、一層低溫同時運行，低溫層壓縮機負載上升，電流變大。
4. 單機組分流款：多腔工況沖突，冷量分配失衡，出現部分腔體達不到設定溫度。
五、選型關鍵甄別要點
1. 明確要求：每層一套完整獨立制冷機組，禁止共用一臺壓縮機分流方案。
2. 確認整機總功率，核算實驗室供電、空開。
3. 詢問：其中一層壓縮機損壞，另外兩層是否可以獨立運行。
4. 深低溫版本確認：每層是否配置獨立復疊制冷回路，而不是共用復疊機組。
六、保養特殊注意點
1. 定期清理整機冷凝器灰塵；三臺壓縮機集中散熱，積灰會集體影響制冷能力。
2. 分別記錄三層壓縮機運行電流，對比銘牌，便于早期發現單臺異常。
3. 做高低溫交叉工況時，留意低溫層運行電流，跨層熱傳導會增加負載。
4. 每年對三層分別做冷媒壓力點檢，排查焊點滲漏。
